KELOMPOK 1
1. Pada gambar diatas komponen yang berfungsi untuk penghubung aliran arus menuju ke Lamp adalah...
A. Op-Amp
B. Sensor
C. Relay
D. Transistor
E. Resistor
Jawaban : C
Karena relay berfungsi menyalurkan arus menuju ke lamp, disini lamp akan menyala apabila relaynya aktif.
2. Sensor apakah yang digunakan pada gambar rangkaian yang diatas ?
A. Rain Sensor
B. Sensor PIR
C. Sensor Infrared
D. Load Cell
E. Sensor Soil Moisture
KELOMPOK 2
1. Komponen atau bahan apakah yang harus ditambahkan agar Transistor Q2 tidak mengalami kerusakan akibat arus yang cukup besar yang dikeluarkan dari Vout Sensor MQ-8.......
A. Relay
B. Baterai
C. Ground
D. Resistor
E. Dioda
2. Di rangkaian diatas dapat kita lihat ada kesalahan, yaitu..
A. Ground nya menghadap keatas
B. Resistornya terlalu besar
C. Pada LED, kurangnya resistor
D. Tidak aktifnya Motor
E. Tidak bertukarnya arah relay
Jawaban : C
Karena pada LED tidak dapat menampung arus yang sangat besar, dengan adanya resistor maka arus yang masuk ke LED akan kecil.
KELOMPOK 3
1. LED dapat rusak jika langsung dihubungkan dengan Power suplay,oleh karena itu harus ditambahkan...
a. Resistor
b. Dioda
c. OPAMP
d. Transistor
e. Voltmeter
Alasan : LED membutuhkan arus yang cukup kecil sehingga arus yang besaar dapat merusak led.maka arus harus di hambat dengan menambahkan resistor.
2. Yang berguna sebagai penguat sinyal pada rangkaian diatas adalah...
A. Resistor
B. Power
C. Ground
D. Op-Amp
E. DC Voltmeter
Jawaban : D
Karena op-amp berfungsi sbagai penguat sinyal.
KELOMPOK 4
1. Output apakah yang digunakan pada dari rangkaian diatas?
A. Lampu
B. Motor DC
C. Resistor
D. Relay
E. Voltmeter
2. Kesalahan pada rangkaian diatas adalah...
a. posisi sensor
b. tidak adanya relay
c. kecilnya nilai resistor
d. kurangnya jumlah voltmeter
e. posisi opamp
alasan : karna relay digunakan untuk keamanan dan pemutus arus agar rangkaian setelahnya tidak cepat rusak.
KELOMPOK 5
1. Apakah tujuan dipasang resistor sebelum transistor ?
A. Agar terlihat estetik
B. Agar memperbesar arus yang mengalir menuju transistor
C. Agar memperkecil arus yang mengalir menuju transistor
D. Agar menandakan adanya arus yang mengalir menuju transistor
E. Agar mematikan arus yang mengalir menuju transistor
2. Berapa minimal tegangan agar dapat mengaktifkan Relay..
A. 0,6
B. 0,5
C. 0,7
D. 0,2
E. 0,3
Jawaban : C
Karena untuk mengaktifkan relay yang bertegangan 12V, minimal tegangan yang harus masuk adalah 0,7. Agar relay bisa aktif dan arus mengalir ke outputnya.
KELOMPOK 6
1. Perhatikan alat dan bahan berikut ini :
(I) Motor DC
(II) Fan DC
(III) Buzzer
(IV) Resistor 50k
(V) Baterai 12 V
Dari kelima alat bahan diatas, manakah alat dan bahan yang digunakan pada gambar rangkaian diatas........
A. I, II, dan III
B. II, IV, dan V
C. I, III, dan IV
D. III, IV, dan V
E. I, III, dan V
2. Pada rangkaian diatas, ia menggunakan power suplai apa....
A. Op-Amp
B. Resistor
C. Transistor
D. Batteray
E. Sensor
Jawaban : D
Karena pada rangkaian diatas ia menggunakan batteray untuk memberi arus.
KELOMPOK 7
1. Berdasarkan gambar di atas, Voltmeter seharusnya dipasang di.........
A. Seri dengan Buzzer dan Kaki Ground Sensor
B. Sebelum Motor dan Sesudah Power Supply
C. Sebelum Kaki Base Transistor dan Sesudah OP-Amp
D. Sebelum Buzzer dan Sesudah Baterai
E. Sebelum Vcc dan Sesudah Ground
2. Sensor diatas adalah sensor yang dipakai untuk mendeteksi adanya...
a. mendeteksi benda plastik
b. mendeteksi benda kayu
c. mendeteksi benda kaca
d. mendeteksi benda cair
e. mendeteksi benda logam
alasan : sensor yang dipakai adalah sensor magnet dan tentunya sangat sensitif terhadap benda benda logam.
KELOMPOK 8
1. Pada rangkaian diaatas, dapat kita lihat dia menggunakan sensor...
A. Sensor PIR dan Magnet
B. Sensor Touch dan Heart
C. Sensor PIR dan Rain
D. Sensor Rain dan mq2
E. Sensor IR dan PIR
Jawaban : C
2. Fungsi sensor MQ pada rangkaian diatas adalah untuk...
a. mendeteksi api
b.mendeteksi gas
c.mendeteksi hujan
d.mendeteksi panas
e.mendeteksi getaran
alasan : Mq adalah seri sensor yang khusus mendeteksi berbagai jenis gan,seri yang lain seperti mq4,mq8,mq7 dan lainnya.
KELOMPOK 9
1. Jika dikaitkan pada gambar rangkaian diatas, Apakah fungsi dari sensor PIR.......
A. Untuk mendeteksi adanya manusia yang masih berada di dalam suatu ruangan
B. Untuk mendeteksi adanya benda jatuh ke permukaan tanah
C. Untuk mendeteksi adanya suara ledakan gunung meletus
D. Untuk mendeteksi adanya gas beracun yang ditimbulkan saat gunung meletus
E. Untuk menteksi adanya suatu lava yang mengalir dari letusan gunung berapi
2. Output yang digunakan pada rangkaian diatas adalah...
a.motor dan buzzer
b.motor dan lamp
c.lamp dan buzzer
d.lamp saja
e.motor saja
alasan : output ynag dipakai adalah motor dam lamp pada rangkaiana diatas.
KELOMPOK 10

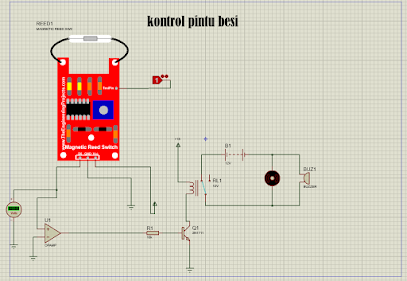

1. Berdasarkan gambar rangkaian di atas, untuk mengukur tegangan yang keluar dari kaki Vout sensor magnetik reed switch. Dimanakah Voltmeter seharusnya diletakkan........
A. Sebelum R1
B. Sesudah R1
C. Sebelum R2
D. Sesudah R2
E. Sesudah Relay
2. Pemberi logika pada sensor adalah kegunan...
a. resistor
b.transistor
c.logicstate
d.relay
e.motor
alasan : logictstate adalah gerbang logika yang menginput bilangan biner untuk memprose suatu data. bilangan biner sendiri ada 2 yaitu 1 dan 0 dimana 1 berarti true dan 0 adalah false
